IEC 62930 Cábla Copar PV Stánaithe Pure

Mar mhonaróir foinse cábla fótavoltach, d'fhonn cáilíocht an táirge a áirithiú, leanann SOWELLSOLAR caighdeán an chórais bainistíochta cáilíochta (IEC) sa phróiseas táirgthe agus déanann sé rialú docht ar gach líne táirgeachta. Rinneadh roinnt tástálacha diana ar IEC 62930 Pure Tinned Copper PV Cábla chun a chinntiú go bhféadfaidh an táirge oibriú i gceart faoi éagsúlacht coinníollacha déine. Is cineál cábla é cábla PV stáin íon a úsáidtear go speisialta i gcóras giniúna cumhachta gréine. Úsáidtear go príomha é chun an sruth díreach a ghineann painéil fhótavoltach gréine a tharchur chuig inverters nó trealamh eile lena thiontú go soláthar srutha ailtéarnaigh le haghaidh úsáid baile, tionsclaíochta nó tráchtála.

Seol Fiosrúchán

Cur síos ar an Táirge

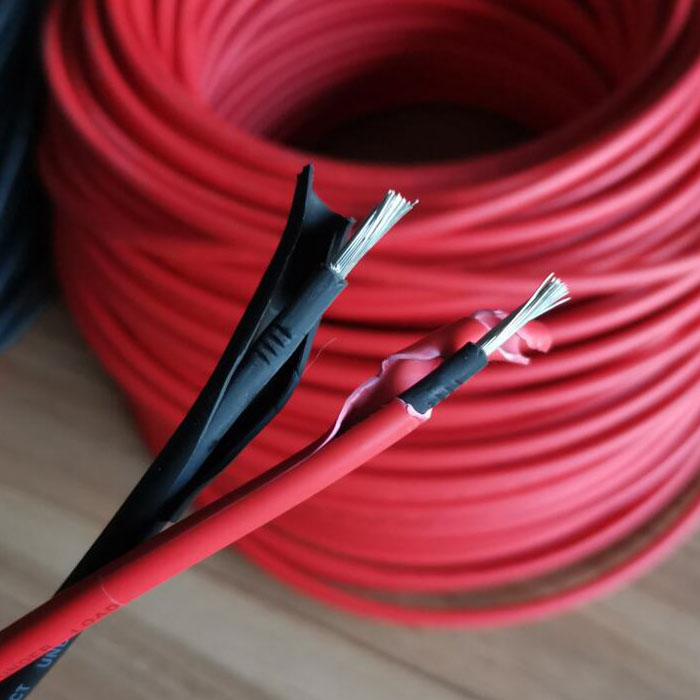

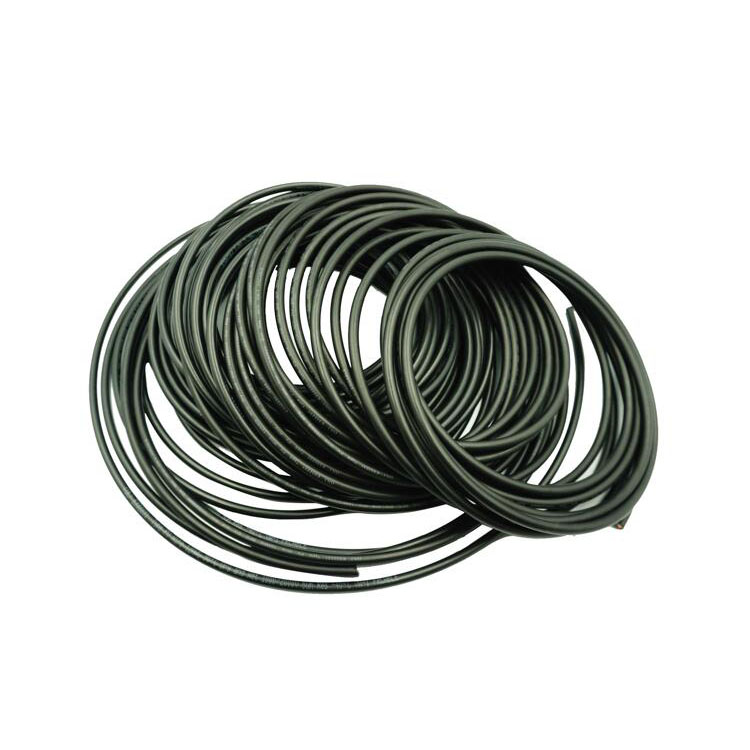

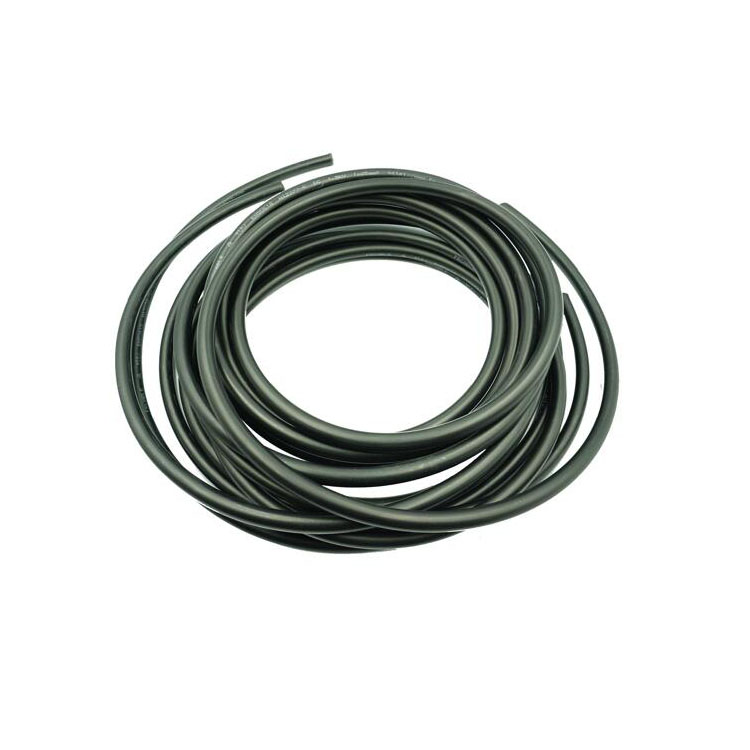

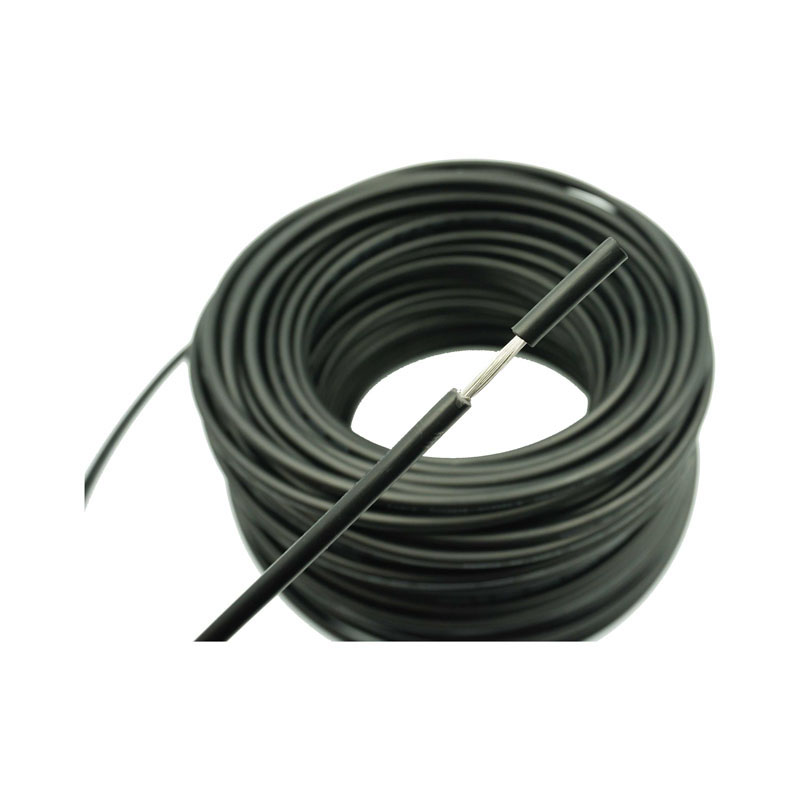

IEC 62930 Tá Cábla PV Copar Tinned Pure comhdhéanta de ghnáth de chábla copair ilshnáithe, is trasghearradh seoltóra difriúil é múnla difriúil. Is múnla coitianta iad 56 agus 84 uimhir deartha snáithe, tagair do 4mm² agus 6mm². Tá ár gcábla (Cábla PV Copar Tinned Pure) deartha go speisialta agus roghnaithe le friotaíocht ard teasa, friotaíocht aimsire agus friotaíocht UV chun oibriú cobhsaí fadtéarmach a chinntiú i dtimpeallachtaí lasmuigh. Tá Cábla Copper PV Tinned suiteáilte idir painéil ghréine agus ceangailte le inverter. Nuair a lasann an ghrian ar na painéil fhótavoltach, gineann siad sruth díreach, a tharchuirtear chuig an inverter tríd an gcábla fótavoltach. Ansin déanann an t-inverter DC a thiontú go AC agus é a sholáthar don trealamh nó don líonra is gá a úsáid. Soláthraímid cábla ardchaighdeáin atá saindeartha agus monaraithe chun na comhpháirteanna éagsúla de chóras giniúna cumhachta gréine a nascadh agus cumhacht DC/AC a tharchur.

EN50618 Toilleadh iompair reatha na gcáblaí atá sonraithe sa chaighdeán

Tábla A.2 – Úsáid a mholtar cáblaí do chórais PV

1	2	3
Tógáil	Úsáid molta	Tuairimí
Cáblaí do chórais PV H1Z2Z2-K	A bheartaítear a úsáid i suiteálacha PV e.g. acc. chuig HD 60364-7-712. Tá siad beartaithe le húsáid bhuan lasmuigh agus laistigh, le haghaidh sochorraithe saor in aisce, crochta saor in aisce agus suiteáil sheasta. Suiteáil freisin i seoladáin agus trunks ar, i nó faoi plástair chomh maith le i bhfearais. Oiriúnach don fheidhmchlár i / ag trealamh le insliú cosanta (aicme cosanta II) Go bunúsach is gearrchiorcad iad agus cruthúnas lochtach talún acc. chuig HD 60364-5-52.	Le haghaidh gathanna lúbthachta molta féach EN 50565-1:2014, Tábla 3 uas. teocht stórála: + 40 ℃ Min. teocht le haghaidh suiteáil agus láimhseáil: - 25 ℃

Tábla A.3 – Spás iompair reatha na gcáblaí PV

Limistéar trasghearrtha ainmniúil mm²	Acmhainn iompair reatha de réir an mhodha suiteála
Limistéar trasghearrtha ainmniúil mm²	Cábla aonair saor in aer A	Cábla aonair ar dhromchla A	Dhá chábla luchtaithe ag tadhall, ar dhromchla A
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
Teocht chomhthimpeallach: 60 ℃ (féach Tábla A.4 le haghaidh teocht chomhthimpeallach eile) uas. teocht seoltóir: 120 ℃.
NÓTA An tréimhse úsáide a bhfuiltear ag súil leis ag uasmhéid. teocht seoltóir de 120 ℃ agus ag uasmhéid. tá teocht chomhthimpeallach 90 ℃ teoranta do 20 000 h.
